CHECKCH Benutzerhandbuch

Die Dokumentation darf nur mit Erlaubnis der infoGrips GmbH vervielfältigt werden.

31.10.2013

Zusammenfassung

Diese Dokumentation beschreibt die Bedienung des Checkservice CHECKCH.


Inhaltsverzeichnis

1. Einleitung
1.1. Angaben zu CHECKCH
1.2. Konventionen
2. Bedienung des Checkservice
2.1. Installation der Client Software
2.2. Vorbereiten der .itf Datei
2.3. Bedienung per Webbrowser
2.4. Bedienung per FTP
3. Daten Prüfen
3.1. Setzen von Parameterwerten
3.2. Wahl der Dialogsprache
3.3. Sprachkonversion
3.4. Wahl des Checkprofils
3.5. Datenprüfung starten
4. Umwandlung von kantonalen Hoheitsgrenzdaten nach DM01AVCH
5. Mischen der Gemeindegrenze für Lose
5.1. Hinweise zur Berechungsmethode
6. Erweiterter Gemeindegrenztest
6.1. Angabe der Testart
6.2. Aktuelles Operat mit gültigem Bereich vergleichen (Default)
6.3. Aktuelles Operat mit Arbeitsbereich vergleichen
6.4. Gültigen Bereich vergleichen
6.5. Arbeitsbereich vergleichen
6.6. Grenzdatensätze im gültigen Bereich speichern
6.7. Aktuelles Operat im Arbeitsbereich speichern
6.8. Grenzdatensatz aus gültigem Bereich löschen
6.9. Grenzdatensatz aus Arbeitsbereich löschen
6.10. Abfrage des Perimeter-Verzeichnis
6.11. Visualisierung der Perimeter mit dem GeoShop
6.12. Vollständiges Beispiel
7. Weiterleitung an ein Portal
8. Transformation LV03<>LV95

1. Einleitung

Der Checkservice ist ein Internet Service der infoGrips GmbH mit dem INTERLIS .itf Dateien auf Konsistenz gegenüber einem gegebenen INTERLIS Datenmodell überprüft werden können. Der Checkservice ist in die Teile RICS-Server (Remote ICS) und RICS-Client aufgeteilt. Für die Kommunikation zwischen dem RICS-Server und dem RICS-Client wird das FTP, HTTP bzw. SMTP-Protokoll benutzt (s.a. Figur).

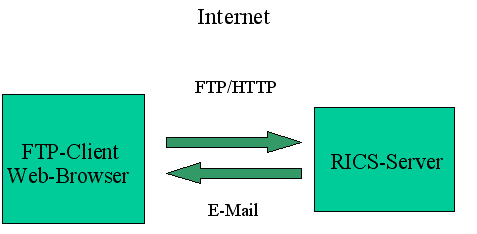

Abbildung 1. Kommunikation mit RICS-Server

Kommunikation mit RICS-Server

Der RICS-Server ist ein spezieller FTP- bzw. Webserver der alle .itf Dateien, welche an den Server geschickt werden, automatisch auf Konsistenz gegenüber dem Datenmodell überprüft.

Das Resultat der Überprüfung (d.h. die erzeugten Logdateien <Name>.log, <Name>_sta.txt, <Name>_err.itf etc.) wird per E-Mail an den Benutzer geliefert.

Als RICS-Client kann ein Standard FTP-Client oder ein Standard Webbrowser verwendet werden. Auf der Clientseite muss daher normalerweise keine spezielle Software installiert werden.

Diese Dokumentation beschreibt die Benutzung des Checkservice per Standard FTP-Client oder per Webbrowser.

1.1. Angaben zu CHECKCH

Kontaktadresse für die Registrierung einer E-Mail Adresse
swisstopo
Sekretariat der Eidgenössischen Vermessungsdirektion
Seftigenstrasse 264
3084 Wabern
Tel: 031 963 23 03
E-Mail: infovd@swisstopo.ch
FTP-Server Zugang
server: ftp.infogrips.ch
user: CHECKCH
password: <registrierte E-Mail Adresse>
Unterstützte Dienste
Datenprüfung für Bundesmodelle
Umwandlung von kantonalen Hoheitsgrenzdaten nach DM01AVCH
Mischdienst für Losgrenzen
Erweiterte Gemeindegrenzenprüfung
Weiterleitung an ein Portal
Unterstützte Dialogsprachen
de
fr
it
Unterstützte Datenmodelle
DM01AVCH24D
MD01MOCH24F
MD01MUCH24I
DM01AVCH24LV95D
MD01MOCH24MN95F
MD01MUCH24MN95I
Unterstützte Checkprofile
all (default)
extended
standard
Checkprofil für Datenweiterleitung
noch nicht definiert

1.2. Konventionen

In dieser Dokumentation werden folgende Konventionen eingehalten:

KursivNamen von Dateien und URL's
fettneue Begriffe, Namen von Funktionen oder Methoden
courier
Programmtext oder Eingaben im Betriebssystem
