Pro Layout ein CAD-File

Erstellen Sie pro Layout ein CAD-File. Ein Layout richtet sich nach dem DIN-A-Format, nach der Orientierung Hochformat/Querformat und optional dem Massstab.

Beispiele:

A4h500.dgn für ein Layout A4,Hochformat,1:500

A4q500.dgn für ein Layout A4,Querformat,1:500

A3h500.dgn für ein Layout A3,Hochformat,1:500

A3h500.dgn für ein Layout A3,Hochformat,1:500

Ein Plotlayout kann für verschiedene Massstäbe verwendet werden. Das Plotlayout wird für den effektiven Massstab skaliert. Sie können aber auch pro Massstab ein separate Plotlayouts definieren.

Ablage Plotlayout Files

Wir empfehlen die Plotlayout-Files in folgendem Directory abzulegen.

ICS_DIR\user\plot

Es empfiehlt sich, die später zu erstellenden INTERLIS Files ebenfalls in diesem Directory abzulegen.

Beispiele:

ICS_DIR\user\plot\A4h500.dgn
ICS_DIR\user\plot\A4h500.itf

ICS_DIR\user\plot\A4q500.dgn
ICS_DIR\user\plot\A4q500.itf
:

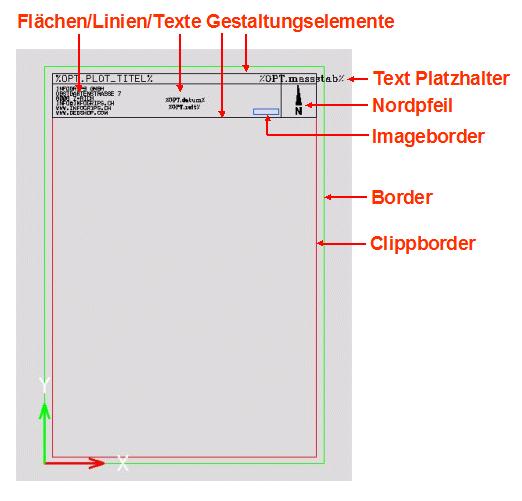

Layout Massstab

Plazieren Sie die Elemente des Plotlayouts in effektiven Koordinaten 1:1 entsprechend dem Massstab. Zum Beispiel für ein Plotlayout im Format A4-Hochformat und dem Massstab sollte der Rand die Breite 21.0 cm * 500 = 105 Meter und die Höhe 29.7 cm * 500 = 148.5 Meter aufweisen.

Layout Koordinaten

Zeichnen Sie das Plotlayout vom Koordinatennullpunkt 0.0/0.0 aus. Linke untere Ecke der Border entspricht dem Koordinatennullpunkt.

Layout Elemente Layer/Level

Plazieren Sie folgende Plotlayout-Elemente auf separate Layer/Level um diese auseinanderhalten zu können.

- Border: Die Begrenzungsflaeche des Plotlayouts

- Clippborder: Die Begrenzungsfläche in der Daten enthalten sein können

- Imageborder: Die Begrenzungsfläche die ein Bild (z.B. Logo) enthalten soll.

- Nordpfeil: Der Nordpfeil.

- Flächen/Linien/Texte: Weitere Gestaltungselemente für das Plotlayout

Border

Die Border, die Begrenzungsfläche des Plotlayouts, muss als geschlossene Fläche/Polygon auf einem separaten Level/Layer plaziert werden.

Clippborder

Die Clippborder, die Bergrenzungsfläche die Daten enthält, muss als geschlossene Fläche/Polygon auf einem separaten Level/Layer plaziert werden. Die Clippborder muss innerhalb der Border liegen.

Imageborder

Die Imageborder, die Bergrenzungsfläche für ein Bild, muss als geschlossene Fläche/Polygon auf einem separaten Level/Layer plaziert werden. Das Bild wird in diese Fläche transformiert. Beachten Sie, dass das Verhältnis Breite/Höhe der Imageborder mit demjenigen des Bildes möglichst gut übereinstimmt. Jede zusätzliche Imageborder ist auf einem separaten Layer/Level zu plazieren.

Nordpfeil

Der Nordpfeil muss als Zelle/Block mit einem definierten Zellnamen/Blockname - z.B. NORD- auf einem separaten Level/Layer plaziert werden. Berücksichtigen Sie dabei die gewünschten Flächenfüllungen der Anteile des Nordpfeiles.

Flächen/Linien/Texte

Weitere Gestaltungselement wie Flächen, Linien,Texte müssen auf einem separaten Level/Layer plaziert werden. Für alle diese Elemente kann der identische Level/Layer verwendet werden. Vergeben Sie den Elementen Symbologien - z.B. Strichart, Strichdicke - wie diese auf dem Plot verwendet werden sollen.

Texte als Platzhalter

Texte als Platzhalter für Variablen, deren Werte erst während der Erstellung des Plots bekannt sind, sind mit dem Prozentzeichen % einzufassen.

Beispiel:

%OPT.MASSSTAB%

Der Massstab ist erst während der Aufbereitung des Plots bekannt. %OPT.MASSSTAB% wird mit dem Wert der Variable OPT.MASSSTAB ersetzt.
